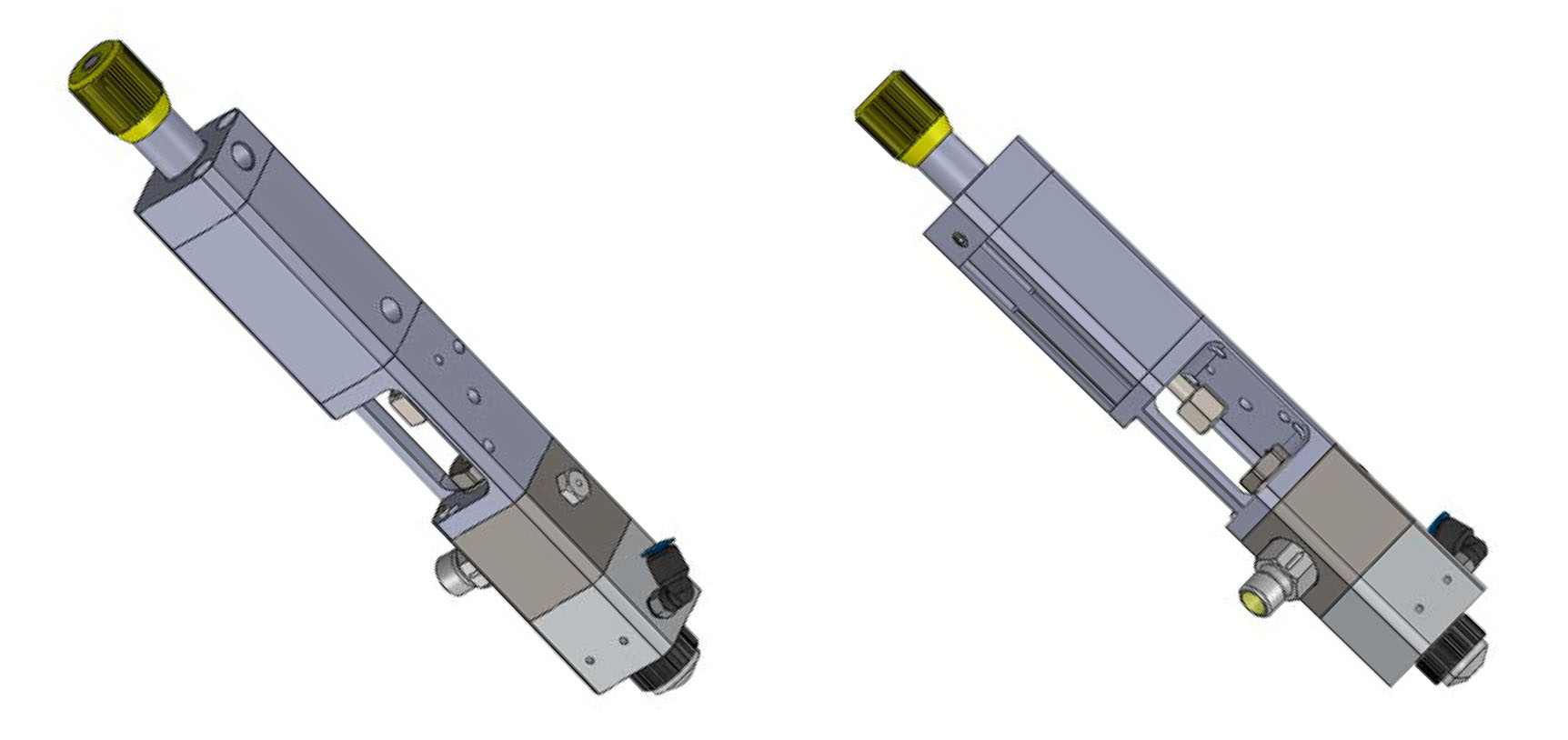

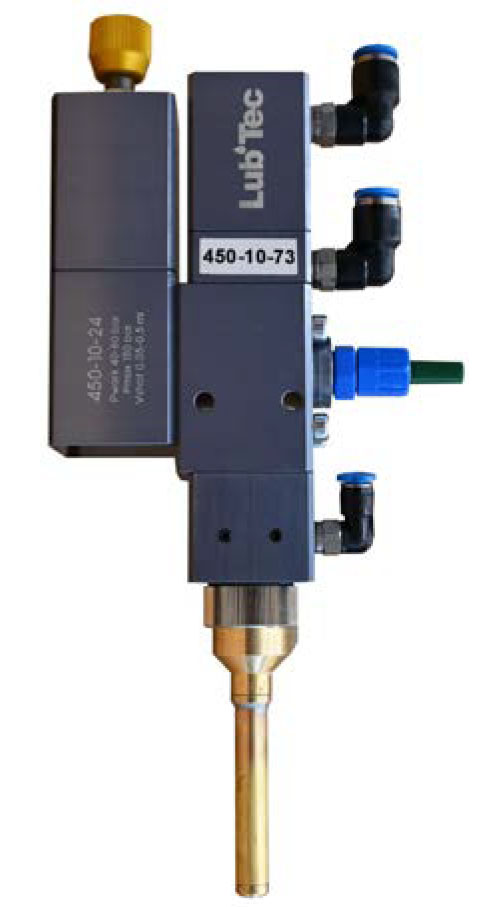

Objemové nástřikové ventily LubTec jsou běžně určeny pro bodové objemové nanášení materiálu s nízkou až vysokou viskozitou nástřikem pomocí tlakového vzduchu. Dávkovací komorové ventily 450-10-XX o objemu 0,5 – 0,5 ml a 0,1- 0,3 ml a dále pak jehlový dávkovací ventil 450-20-XX o objemu 0,003 – 0,2 ml jsou vybaveny univerzálním stříkacím adaptérem, na který je možné jednoduše našroubovat různé stříkací trysky, které jsou vyráběny individuálně podle požadavku zákazníka na nástřikový obrazec. Obrovskou výhodou tohoto řešení je, že dávka není ovlivněna časem sepnutí ovládacího ventilu, vstupním tlakem ani viskozitou materiálu, ale je nadávkováno pouze předem nastavené množství materiálu z dávkovacího objemového ventilu.

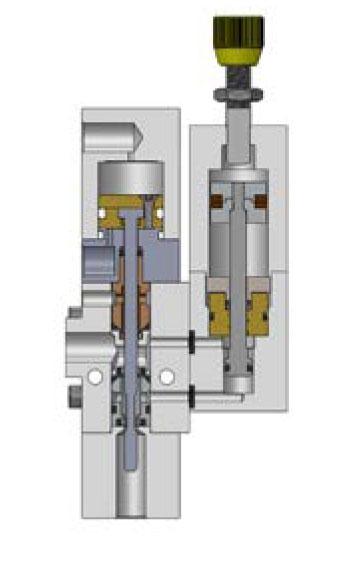

Velikost dávky se nastavuje pomocí dorazového šroubu s aretační maticí na dávkovací komoře. Pro utěsnění pohyblivých pístů jsou použita speciální „gufero“ těsnění, která oproti standardně používaným o-kroužkům mají významně delší životnost. Ovládání ventilu je pneumatické pomocí 5/2 cestného ventilu a rozstřikový vzduch se ovládá pomocí 3/2 cestného ventilu, tyto ovládací ventily nejsou součástí ventilu.

Volitelně je možné dovybavit ventily magnetickými senzory pro kontrolu dávky, vyhříváním, ovládacím 5/2 ventilem a 3/2 ventilem pro spínání rozstřikovacího vzduchu.

Dávkovací technologie LubTec

Specifikace produktu:

  • Objemové dávkování nástřikem
  • Rozsah nastavení dávky podle typu od 0,003 – 3,0 cm3
  • Vstupní tlak materiálu 40–80 bar – komorové ventily (maximální přípustný tlak 160 bar)
  • Vstupní tlak materiálu 3-20 nebo 3-50 bar – jehlové ventily
  • Rozstřikovací tlaku vzduchu 2 – 8 bar
  • Kontrola dávky pomocí magnetických senzorů do drážky
  • Zpětný sací efekt u komorových ventilů
  • Speciální patrona „gufero“ těsnění
  • Viskozita materiálu 100 – 1 000 000 mPa.s
Dávkovací technologie LubTec

Opce:

  • 5/2 pneumatický ovládací ventil
  • 3/2 pneumatický ovládací ventil – rozstřikový vzduch
  • Kontrolní magnetické bezkontaktní čidlo PNP 00012.20 a NPN 00012.21
  • Rukojeť s pneumatickým 401-03-50 nebo elektrickým ovládáním 401-03-60
  • Vyhřívání
  • Různé druhy prodloužených trysek
Dávkovací technologie LubTec

Katalogový list


Technická data komorové ventily:

Objednací čísloNastavitelná dávkaVstupní tlak mat. (bar)Vstup materiál Vstup tlakový vzduch
450-10-740,05-0,5 cm340 - 80 bar1/8″Ø 6
450-10-760,1-3,0 cm3 40 - 80 bar1/8″Ø 6
Dávkovací technologie LubTec

Technická data jehlové ventily:

Objednací čísloNastavitelná dávkaVstupní tlak mat. (bar)Vstup materiál Vstup tlakový vzduch
450-20-050,003-0,2 cm33 - 20 bar1/4″Ø 6
450-20-060,003-0,2 cm3 3 - 20 bar1/4″Ø 6

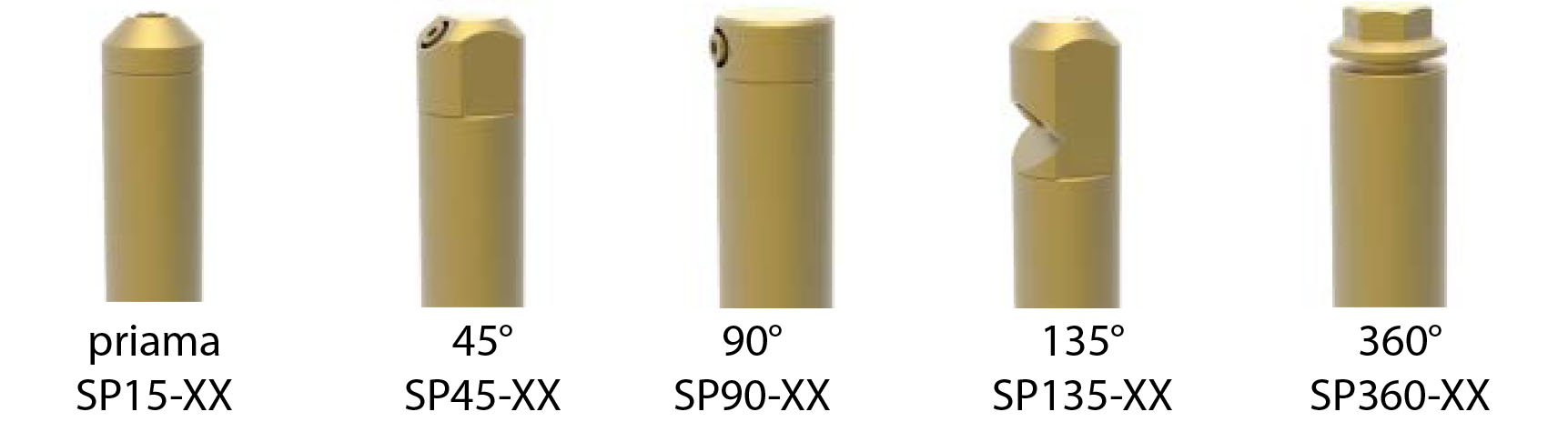

Základní tryska-kruhový nástřik 15˚ označení SP15-0-03/05/08/10

Dávkovací technologie LubTec
Varianty prodloužených trysek
Trysky jsou dodávány v různých délkách dle individuálního požadavku a s různými vnitřními a vnějšími průměry
