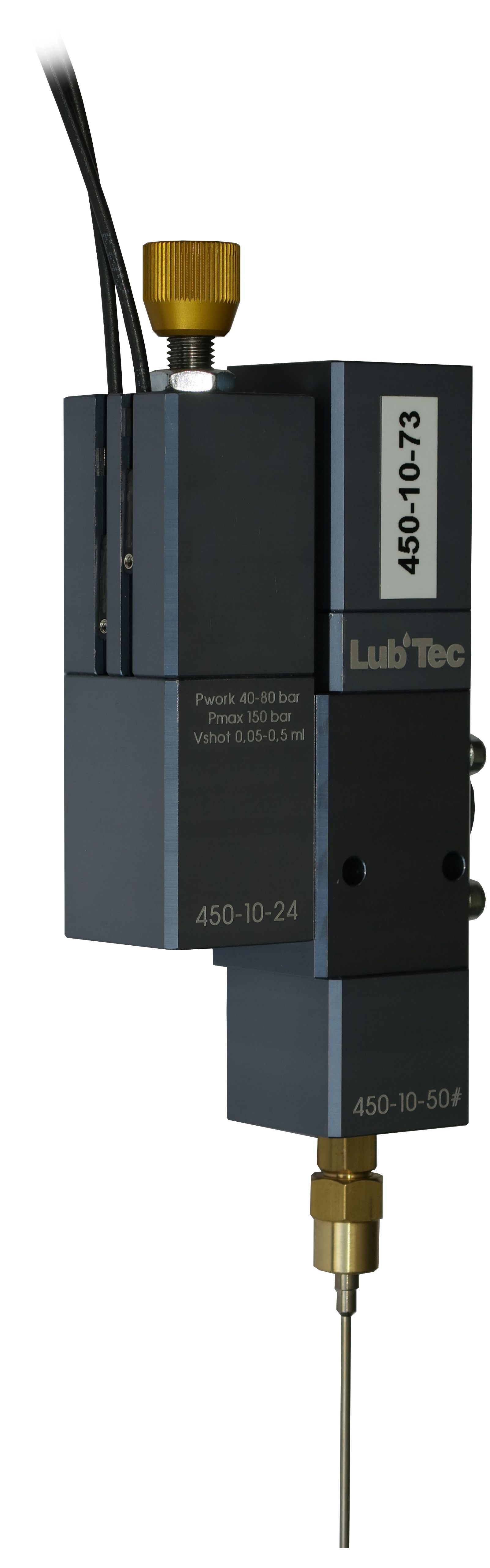

Komorové dávkovací ventily LubTec jsou určeny pro bodové objemové nanášení materiálu s nízkou až vysokou viskozitou. Komorové dávkovací ventily podle typu pokrývají rozsah dávek od 0,05 až po 3 cm3 na jednu dávku s vysokou mírou opakovatelnosti. Ventily se skládají ze dvou samostatných částí, a to z řídícího ventilu a dávkovací komory. Velikost dávky se nastavuje pomocí dorazového šroubu s aretační maticí na dávkovací komoře.

Na dávkovací komoře jsou umístěny dvě drážky pro velmi jednoduchou montáž magnetických čidel, které umožňuji 100 % kontrolu. zda nastavená dávka proběhla v pořádku. Díky unikátní konstrukci má ventil takzvaný zpětný sací efekt, který zabraňuje odkapávání materiálu. Pro utěsnění pohyblivých pístů jsou použity speciální „gufero“ těsnění, která oproti standardně používaným o-kroužkům mají daleko delší životnost. Ovládání ventilu je pneumatické pomocí 5/2 cestného ventilu.

Ventil je možno dodat s ručním držadlem pro manuální aplikace a dovybavit ho vyhříváním.

Specifikace produktu:

  • Bodové objemové dávkování
  • Rozsah nastavení dávky podle typu od 0,05 – 3,0 cm3
  • Vstupní tlak materiálu 40 – 80 bar (maximální přípustný tlak 160 bar)
  • Kontrola dávky pomocí magnetických senzorů do drážky
  • Zpětný sací efekt
  • Speciální patrona „gufero“ těsnění
  • Viskozita materiálu 100 – 1 000 000 mPa.s

Opce:

  • 5/2 pneumatický ovládací ventil
  • Kontrolní magnetické bezkontaktní čidlo PNP 00012.20 a NPN 00012.21
  • Rukojeť s pneumatickým 401-03-50 nebo elektrickým ovládáním 401-03-60
  • Adaptér pro kanylu 410-18-11
  • Vyhřívání
Dávkovací technologie LubTec

Katalogový list

Technická data:

objednací číslonastavitelná dávkavstupní tlak materiálu (bar)vstupní a výstupní závit
450-10-730,05-0,5 cm3 40-80 bar 1/8"
450-10-750,1-3,0 cm340-80 bar 1/8"
